Filamento de acero recubierto (Galfan) de Zinc-5%

Aplicación: Alambre de núcleo de acero para ACSR, cable de energía, conductores aéreos, alambre aéreo de tierra, cable de telecomunicaciones, cable mensajero, alambre de estancia, alambre de retención, valla, etc.
Estructura y diámetro:
1x3, Dia 6.20～8.6mm
1x7, Dia 3.0～12.0mm
1x19, Dia 8.0～20.0mm
1x37, Dia 11.2～28.0mm
Estándar: GB/T20492-2006. Also produce the strands as per ASTM A475, ASTM A363, BS183 with Galfan coating.
Embalaje: tiras agrupadas de acero y láminas de plástico envueltas en el exterior o por el carrete de madera.
Especificación especial y requisito pueden ser ordenados.

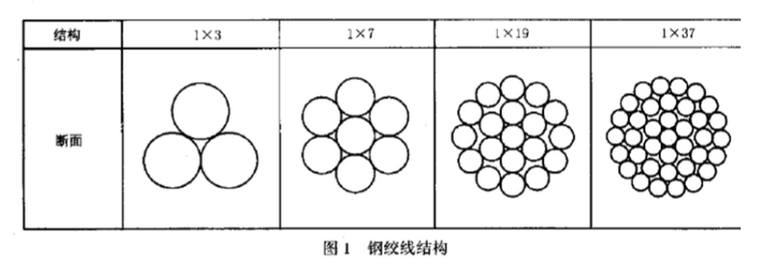

Estructural    Sección



Nominal diameter of steel wire used for steel strand Tolerance of nominal diameter of steel wire Coating Weight  ≥
g/m2
mm mm A B C D
1 ±0.05 46 122 244 366
1.2 46 122 244 366
1.4 46 122 244 366
1.6 ±0.08 46 153 305 458
1.8 46 153 305 458
2 92 183 366 549
2.2 92 183 366 549
2.3 92 214 427 641
2.6 ±0.10 92 244 488 732
2.9 92 244 488 732
3 92 244 488 732
3.2 ±0.13 92 259 519 778
3.5 122 275 549 824
3.8 122 275 549 824
4 122 275 549 824

Tensile Strength Grade  (Mpa) Elongation  % Diameter of mandril Circles
420 10 1d 8
670 8 1d
750 5 3d
1170 5 3d
1270 5 3d
1370 5 3d
1470 4 3d
1570 4 3d
1670 4 3d
